Соединители кабельные штепсельные ИЭ9901 ИЭ9902

 Соединители кабельные промышленного назначения для эксплуатации внутри помещений и снаружи.

Соединители (разъемы) кабельные ИЭ9901А-I и ИЭ9902А-II состоят из соединенных накидной гайкой розетки и вилки, внутри которых монтируются плоские фазовые и заземляющие контакты.

При эксплуатации соединений ИЭ9901А-I и ИЭ9902А-II окружающая среда должна быть невзрывоопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.

Для подсоединения кабельных разъемов ИЭ9901А-I и ИЭ9902А-II рекомендуется использовать кабель с номинальным сечением жил 2,5 мм2 – для ИЭ9901А-I и 4 мм2 – для ИЭ9902А-II.

Соединители (разъемы) кабельные ИЭ9901А-I предназначен для сетей переменного тока частотой  50Гц на номинальное напряжение 380В.

Соединители (разъемы) кабельные ИЭ9902А-II предназначен для сетей переменного тока частотой  200Гц на номинальное напряжение 42В.

Климатичекое исполнение У, каьегория размещения 2 по ГОСТ 15150-69.

Технические характеристики

  ИЭ9901А-I ИЭ9902А-II
Номинальное напряжение, В 380 42
Номинальный ток, А 10 25
Номинальная частота тока, Гц 50 200
Число фазовых контактов, шт 3 3
Число заземляющий контактов, шт 1 -
Масса, кг 0,35 0,35
Длина, мм 170 170
Диаметр, мм 70 70
Степень защиты по ГОСТ 14254-96 (в соединенном состоянии и установленых кабелях) IP32 IP32
Климатическое исполнение по ГОСТ 15150-69  У2 У2
Номинальное сечение жил кабеля, мм2 2,5 2,5



Устройство и принцип работы

 Соединитель (рисунок 2) состоит из соединенных накидной  гайкой розетки и вилки, внутри которых монтируется фазовые и заземляющие контакты ИЭ9901А-I, ИЭ9902А-II.

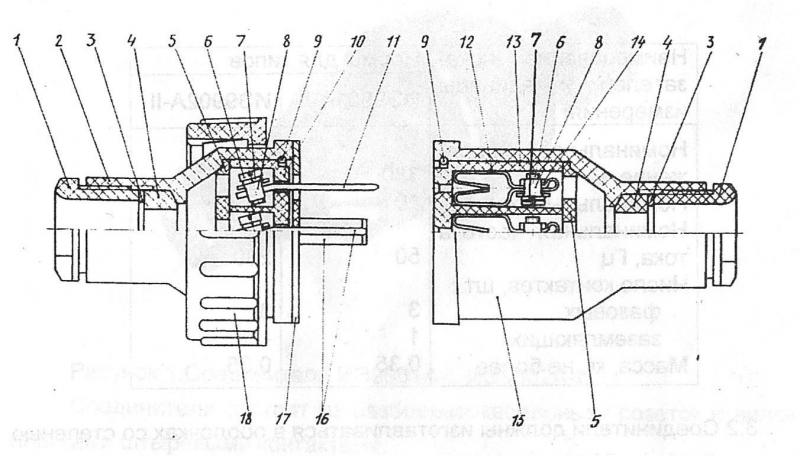

                                                      Рисунок 2. Соединитель

1-Гайка нажимная; 2-корпус вилки; 3-шайба сальника; 4-уплотнение; 5-крышка; 6-винт цилиндрический; 7-шайба пружинная; 6-скоба; 9-кольцо стопорное; 10-мостик вилки; 11-контакт заземляющий; 12-контакт розетки; 13-мостик розетки; 14-гайка М4; 15-корпус розетки; 16-контакт вилки; 17-прокладка; 18-гайка накидная.

                 Различия типов соединителей состоят в количестве контактов и их ориентации, исключающих взаимное соединение (рисунок 3). Маркировка типов соединителей нанесена на мостиках розеток и вилок.

                 Предотвращение самопроизвольного разъединения кабельной розетки с кабельной вилкой достигается поворотом накидной гайки 18 до упора.

                 Конструкция соединителей соответствует следующим требованиям:

                - возможность включения заземляющего контакта вилки на 380В ранее, а отключения позже, чем фазовых контактов;

                - невозможность соединения фазового контакта кабельной розетки с заземляющим контактом кабельной вилки;

                - невозможность сочленения розетки с вилкой соединителя на 42В на частоту 220Гц с соединителем на 380В на частоту 50Гц;

                - для сетевой фазировки гнезда фазовых контактов кабельные розетки и вилки имеют маркировку 1, 2, 3.

                                                       а)                                                         б)

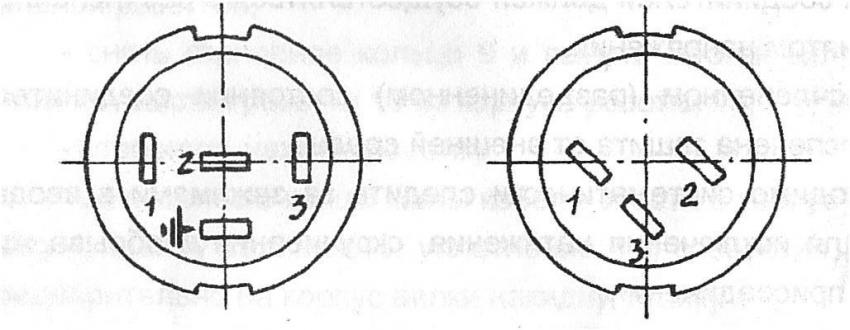

                                                   Рисунок 3. Кабельные розетки соединителей:

                                                 а) ИЭ9901А-I, 380В 10А;    б) ИЭ9902А-II, 42В, 25А.

 Указание мер безопасности.

      По способу защиты человека от поражений электрическим током соединители соответствуют требованиям ГОСТ 12.2.007.0-75, классы для соединителей на напряжение 42В – класс III, для соединителей на напряжение 380В – класс I; в целях обеспечения безопасности необходимо соблюдать «Правила устройства электроустановок» (ПУЭ), обеспечивать условия эксплуатации, установленные «Правилами технической эксплуатации электроустановок  потребителей» и «Правилами техники безопасности при эксплуатации электроустановок  потребителей».

Монтаж соединителей должен осуществляться в расчлененном состоянии при снятом напряжении.

 В расчлененном (разъединенном) состоянии соединителя должна быть обеспечена защита от внешней среды.

Необходимо систематически следить за зажимами в водах соединителей, для исключения натяжения, скручивания и обрыва жил кабеля в местах присоединения.

Заземляющие жилы кабеля от сети должны быть подсоединены к заземляющим контактам кабельных розетки и вилки. Разделку жил кабеля для присоединения рекомендуется производить,  как показано на рисунке 4.

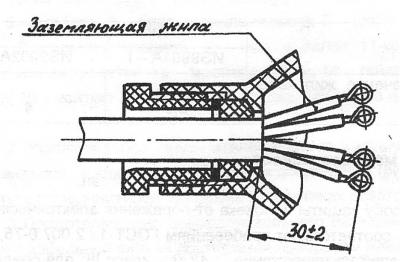

Рисунок 4

Соединители кабельные трехфазные ИЭ9901А-I, ИЭ9902А-II.

                Технические условия – ТУ3464-002-58960963-2015

 Указанные соединители сертифицированы на соответствие требованиям  ТР ТС 004/2011 от 16.08.2011 и ГОСТ 30849.1-2002.

Сертификат соответствия TC  RU C-RU.АЗ01.В.01701 сроком действия до 28.04.2021г

Сертификат выдан органом по сертификации ООО «АЛЬЯНС ЮГО-ЗАПАД»

Аттестат аккредитации  № RA.RU.11АЗ01
