Таблицы совместимости и замены аналогов

Взаимное сочление вилок и розеток соединителей ШК-ШЩ

РОЗЕТКА
  Ток Исполнение розетки Соединитель штепсельный по ОДК.566.000 ТУ Соединитель штыревой по АШДК 434410.078 ТУ АО Завод ЭЛЕКТРОРАЗЪЕМ
Поле сочленяемости 60A кабельная ШК 4х60 5ДК 573011 СШК8-4х60-Р ШК 4х60-Р
щитовая ШЩ 4х60 5ДК 573035 СШЩ8-4х60-Р ШЩ 4х60-Р
Поле сочленяемости 25А кабельная ШК 4х25 5ДК 573009 СШК8-4х25-Р ШК 4х25-Р
щитовая ШЩ 4х25 5ДК 573003 СШЩ8-4х25-Р ШЩ 4х25-Р
Поле сочленяемости 15А кабельная ШК 4х15 5ДК 573029 СШК8-4х15-Р нет аналогов
щитовая ШЩ 4х15 5ДК 573034 СШЩ8-4х15-Р

Поле сочленяемости

100А

 кабельная

нет аналогов нет аналогов

ШК 4х100-Рф

щитовая ШЩ 4х100-Рф



Поле взаимозаменяемости


ВИЛКА
  Ток Исполнение вилки Соединитель штепсельный по ОДК.566.000 ТУ Соединитель штыревой по АШДК 434410.078 ТУ АО Завод ЭЛЕКТРОРАЗЪЕМ
Поле сочленяемости 60A щитовая ШЩ 4х60 6ДК 266018 СШЩ8-4х60-В ШЩ 4х60-В
кабельная ШК 4х60 6ДК 266009 СШК8-4х60-В ШК 4х60-В
Поле сочленяемости 25А щитовая ШЩ 4х25 6ДК 266005 СШЩ8-4х25-В нет аналогов
кабельная ШК 4х25 6ДК 266007 СШК8-4х25-В ШК 4х25-В
Поле сочленяемости 15А щитовая ШЩ 4х25 6ДК 266016 СШЩ8-4х15-В нет аналогов
кабельная ШК 4х15 6ДК 266017 СШК8-4х15-В

Поле

сочленяемости

100А

щитовая

кабельная

нет аналогов нет аналогов

ШЩ 4х100-Вф

ШК 4х100-Вф

  Поле взаимозаменяемости

Пример: Вилка кабельная ШК 4х60-В имеет аналоги и заменяет их СШК8-4х60-В (АШДК 434410.078 ТУ) и ШК 4х60 6ДК 266009 (ОДК.566.000 ТУ) и стыкуется с розетками кабельными ШК 4х60-Р (аналогами СШК8-4х60-Р, ШК 4х60 5ДК 573011, ШК 4х60 5ДК 704-1), а также с розетками щитовыми ШЩ 4х60-Р (аналогами СШЩ8-4х60-Р, ШЩ 4х60 5ДК 573035, ШЩ 4х60 5ДК 702-1)

Примечение. Розетка кабельная ШК 4х60-Р (способ крепления вилки КРЫШКОЙ) стыкуется только с вилками ШЩ 4х60-В, ШК 4х60-В, СШК8-4х60-В, ШК 4х60 6ДК 266009 (266008)

ИМПОРТНЫЙ АНАЛОГ разъемов ШК-ШЩ

PN-серия HeavyDutePower

Plug 49450/51

Производился фирмой SIEMENS  до 1970
Изготовлено в соответствии с Din 49450 и 49451

  • Разъемы рассчитаны на 25, 40, 63, и 100А 380/400В
  • Корпус изготовлен из алюминиевого сплава с высокими прочностными характеристиками

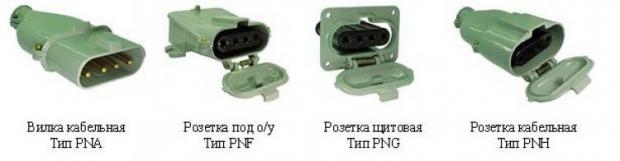

  • Виды исполнения: вилки кабельные, розетки кабельные, розетки щитовые и розетки для открытой проводки.
  • Разъемы фиксируются  крышкой после сочленения.
  • Контакты из латуни изготовлены в виде пилот-контактов.

Характеристики

Номинальные значения 25, 40, 63, 100А
Кол-во контактов 3фазы + 1 нейтраль
Сопротивление на контактах, не более 0,005 Ом
Рабочая температура - 45 до +85°С
Сопротивление изоляции, не менее  50 МОм
Материалы Изолятор: фенолфармальдегидная смола стеклонаполненая
Контакты: латунь
Корпус: алюминиевый сплав залитый под давлением
