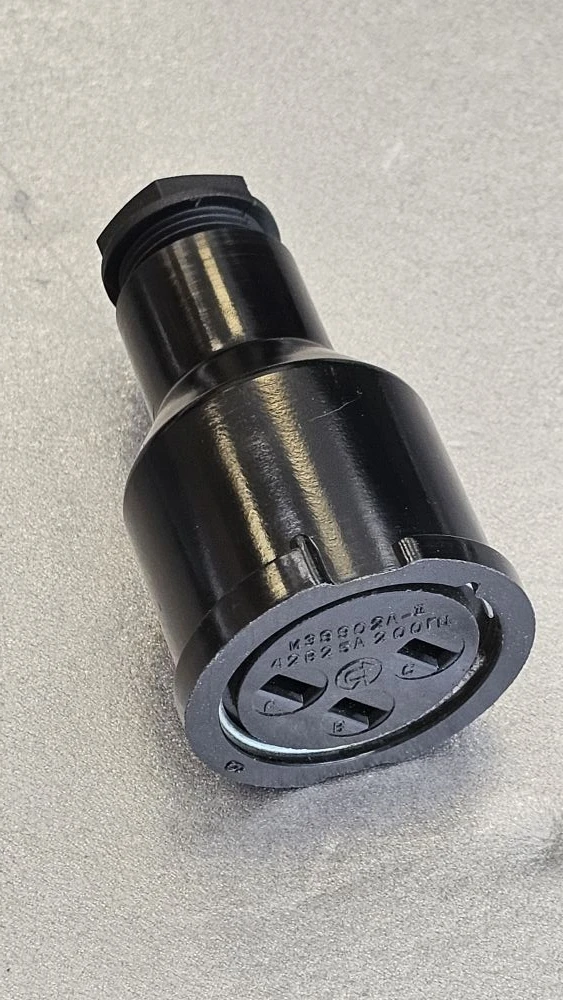

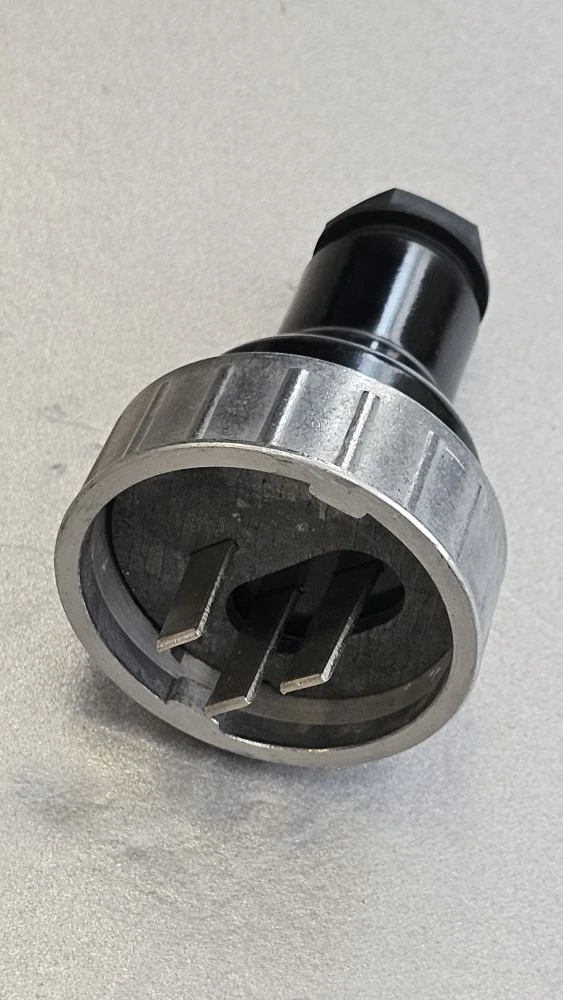

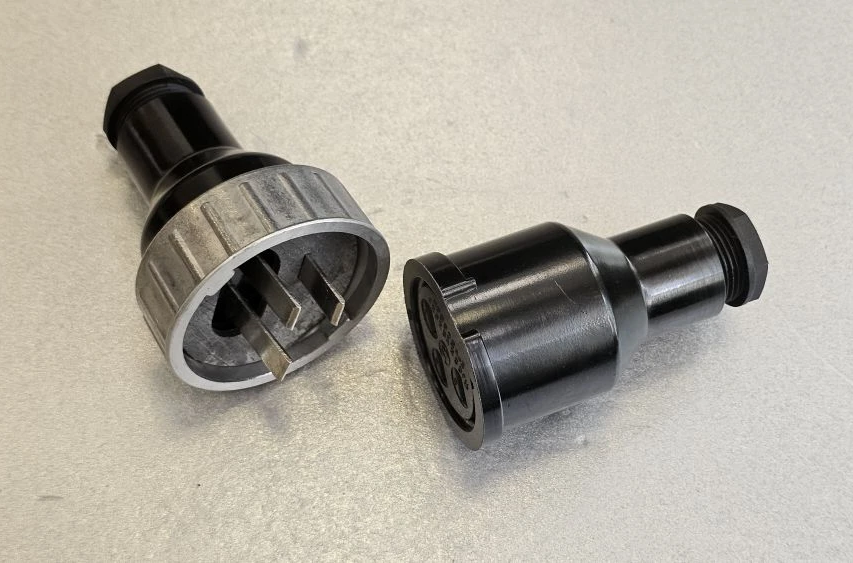

Разъемы кабельные ИЭ9901А-I и ИЭ9902А-II состоят из соединенных накидной гайкой розетки и вилки, внутри которых монтируются плоские фазовые и заземляющие контакты.
При эксплуатации соединений ИЭ9901А-I и ИЭ9902А-II окружающая среда должна быть невзрывоопасной, не насыщенной токопроводящей пылью, не содержащей агрессивных газов и паров в концентрациях, которые могут вызвать разрушение металлов и электроизоляционных материалов.
Для подсоединения кабельных разъемов ИЭ9901А-I и ИЭ9902А-II рекомендуется использовать кабель с номинальным сечением жил 2,5 мм2 – для ИЭ9901А-I и 4 мм2 – для ИЭ9902А-II.
|

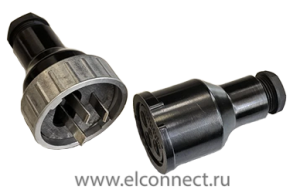

Разъемы кабельные ИЭ9902А-II
|
|
Напряжение, В
|
42
|
|
Сила тока, А
|
25
|
|
Частота тока, Гц
|
200
|
|
Число фазовых контактов
|
3
|
|
Число заземляющих контактов
|
|
|
Длина, мм
|
170
|
|
Диаметр, мм
|
70
|
|
Масса, кг
|
0,35
|
|
Степень защиты по ГОСТ 14254-96 (в соединенном состоянии и установленных кабелях)
|
IP32 |
|
по ГОСТ 15150-69
|
У2 |
|
Номинальное сечение жил кабеля, мм2
|
4,0 |
