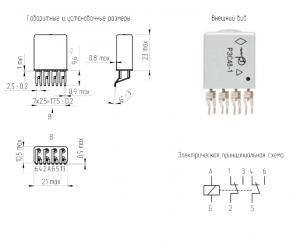

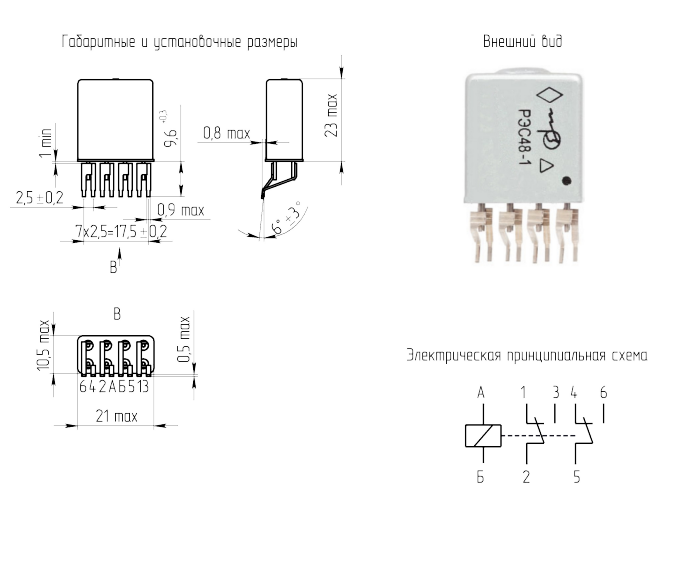

Реле РЭС-48А РС4.590.213 герметичное, двухпозиционное, одностабильное, с двумя переключающими контактами, питаемое постоянным током, предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 1100 Гц.
Реле РЭС-48А соответствует требованиям ГОСТ 16121-86 и техническим условиям ЯЛ0.450.033ТУ.
Технические характеристики реле РЭС-48А РС4.590.213:
• Ток питания ...... постоянный;
• Сопротивление обмотки, Ом ...... 540-660;
• Ток срабатывания, мА ...... 23;
• Ток отпускания, мА ...... 3;
• Рабочее напряжение, В ...... 24-30;
• Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
- в нормальных климатических условиях ...... 200;
- в условиях повышенной влажности ...... 10;
- при максимальной температуре (после выдержки обмотки под рабочим напряжением) - 20;
• Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
- в нормальных климатических условиях ...... 500;
- в условиях повышенной влажности ...... 300;
- при пониженном атмосферном давлении ...... 200;
• Время непрерывного нахождения обмотки под напряжением не более ...... 10 с;
• Время срабатывания реле не более ...... 10 мс;
• Время отпускания не более ...... 5 мс;
• Масса реле:
- РЭС48А не более ...... 15,5 г;
- РЭС48Б не более ...... 17 г.
